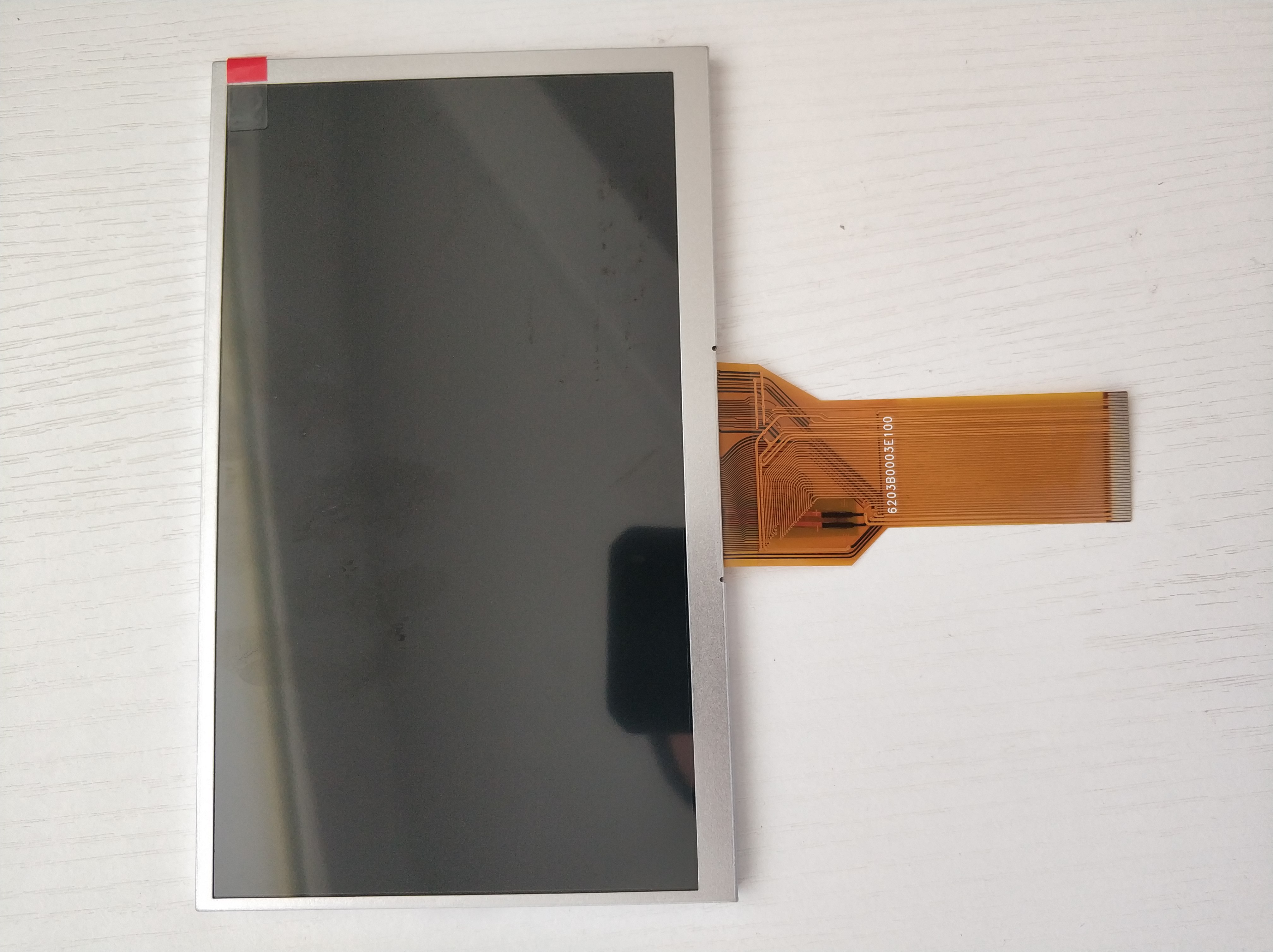

AT070TN94 基本参数

【附件下载】：规格书下载

【产品特点】：

AT070TN94 常见参数

产品型号(MODEL)                                                          AT070TN94

屏尺寸(Size)                                                                   7寸液晶屏

制造商(Productor)                                                         群创/Innolux

分辨率(Resolution)                                                        800×480

显示比例(Display scale)                                                 16:9

响应时间(Response)                                                      10/15 (Tr/Td) ms

亮度(Luminance)                                                          400 nits

对比度(Contrast Ratio)                                                 500:1

颜色(Color)                                                                 262K/16.7M

AT070TN94工程参数

面板类型(Technology)                                                  a-Si TFT-LCD

接口类型(Interface)                                                      Parallel

驱屏电压(Drive-screen voltage)                                    3.3/10.4/16.0/-7.0V (VCC/AVDD/AVDD/VGL)

背光类型(Backlight)                                                     WLED

显示区域(Active Area)                                                 154.08×85.92 mm

外形尺寸(Outline)                                                       164.90× 100.00×5.70 mm

面板重量(Weight)                                                       --

可视角度(Viewing Angle)                                           50/70/70/70(上/下/左/右)

                                                                    AT070TN94详细参数

AT070TN94 基本参数

制造商(Productor)                                            群创/Innolux

产品型号(MODEL)                                            AT070TN94

屏尺寸(Size)

分辨率(Resolution)                                           800×480

分辨率简称(Resolution Name)                          WVGA

显示比例(Display scale)                                    16:9

像素排列(Pixel Arrangement)                           RGB垂直条状

点距(Pixel Pitch)                                              0.0642×0.1790 mm

产品组成(Panel Composition)                          液晶屏,

面板类型(Technology)                                      a-Si TFT-LCD

主要用途(Applications)                                   【便携式DVD】, 【车载显示】,

显著特征(Panel Features)                               【灰阶可选】, 【白光LED】, 【翻转显示】, 【雾面】, 【宽温】,

AT070TN94光电参数

显示模式(Display mode)                                    TN，常白显示，透射式

亮度(Luminance)                                               400 nits

对比度(Contrast Ratio)                                     500:1

颜色(Color)                                                      262K/16.7M

色彩饱和度(Color Saturation)                            50%NTSC(CIE1931)

响应时间(Response)                                         10/15 (Tr/Td) ms

可视角度(Viewing Angle)                                  50/70/70/70(上/下/左/右)

最佳视角(The Best View)                                   6 o'clock

白场色度(White Field Chroma)                          X:0.310; Y:0.330

白场变动(White Field Dynamic)                         1.33 (9 points)

反转扫描(Reverse Scan)                                      翻转 (水平/垂直)

信号类型大类(The kind of Singnal)                      Parallel

接口类型(Interface)                                            Parallel

信号接口定义(Singnal Interface Definition)         DRGB-50P1C8B-115A

驱屏电压(Drive-screen voltage)                          3.3/10.4/16.0/-7.0V (VCC/AVDD/AVDD/VGL)

面板输入电流(Input Current)                              4/2/0.2/0.2mA (ICC/IAVDD/IGH/IGL)

信号接口类型(Kind of Singnal Interface)             包含在屏信号接口中

信号接口品牌(Brand of Singnal Interface)           FPC

信号接口脚距(Pitch of Singnal Interface)            0.5 mm

信号接口数量(Quantity of Singnal Interface)      1 pcs

信号接口脚数(Pin of Singnal Interface)              50 pins

AT070TN94结构参数

工作温度(Operation Temperature)                     -30 °C ~ 85 °C

存储温度(Storage Temperature)                        -30°C ~ 85°C

表面处理(Surface Technology)                           雾面

显示区域(Active Area)                                        154.08×85.92 mm

可视区域(Display Area)                                      156.7×89.1

外形尺寸(Outline)                                             164.90× 100.00×5.70 mm

触摸屏(Touch Panel)                                         无

灯管位置(Lamp Position)                                   侧入式光源

背光类型(Backlight)                                           WLED

灯管数量(Lamp Number)                                  3S9P pcs

灯管形状(Lamp Shape)                                      阵列

背光寿命(Life Time of Lamp)                              20K Hours

单一灯管电压(Voltage of Lamp)                          9.3V

单一灯管电流(Current of Lamp)                          180mA

内置灯管驱动器(Driver of Backlight)                   无

背光接口类型(Kind of Backlight Interface)         包含在屏信号接口中

背光接口品牌(Brand of Backlight Interface)       Includedinsignalinterface

背光接口数量(Quantity of Backlight Interface)   1 pcs

背光接口脚距(Pitch of Backlight Interface)         0.5 mm mm

背光接口定义(Backlight Interface Define )          DRGB-50P1C8B-115A

AT070TN94包装及生产状态

每箱数量(Quantity Per Box)                               50 pcs

包装箱尺寸(Size of the Box)                               530×355×255 mm (长×宽×高)

包装箱毛重(G.W. of the Box)                              10.682 Kg

开始量产时间(Date Begin Producing)                 2009/12/2

当前生产状态(Production Status)                       正常量产中

AT070TN94是群创代理商深圳市至远光电科技有限公司主力推的一款7.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 宽温，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， DE/SYNC mode selectable, 2 in 1 FPC。基于它的特征屏库推荐此型号应用于车载显示。根据屏库掌握的情报此产品于2009年Q4量产，当前生产状态为量产中。并于2023年12月14日对参数进行了最后更新。作为一款TN，常白显示，透射式液晶模组产品，AT070TN94可以提供500 cd/m²的显示亮度 1000:1的透射对比度，以及70/70/50/70 (Typ.)(CR≥10)（左/右/上/下）的可视角度，它的响应时间为25 (Typ.)(Tr+Tf) ms。由于每个像素点采用了6-bit / 6-bit + Dithering灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了50% (NTSC)。背光方面此产品采用了3S9P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。AT070TN94采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL)。标注的生产状态仅供参考，不应作为用户的决策依据。请以规格书为准！如果开发新产品想采用此液晶模组，关于AT070TN94的最新的生产状态信息和技术信息，请电话咨询我司或者原厂。电话和微信同号：18123742923
