DJ101IA-07A 详细参数
| DJ101IA-07A 基本参数 |
| 制造商(Productor) 群创/Innolux |
| 产品型号(MODEL) DJ101IA-07A |
| 屏尺寸(Size) 7寸液晶屏 |
| 分辨率(Resolution) 1280(RGB)×720, WXGA, 145PPI |
| 分辨率简称(Resolution Name) WXGA |
| 显示比例(Display scale) 16：10 |
| 像素排列(Pixel Arrangement) RGB垂直条状 |
| 点距(Pixel Pitch) 0.05825×0.17475 mm |
| 产品组成(Panel Composition) 液晶屏 |
| 面板类型(Technology) a-Si TFT-LCD |
| 主要用途(Applications) 汽车中控，车载电子，工业设备，军工，宽温环境 |
| 显著特征(Panel Features) 【灰阶可选】, 【白光LED】, 【翻转显示】, 【雾面】, |
| DJ101IA-07A光电参数 |
| 显示模式(Display mode) AAS，常黑显示，透射式 |
| 亮度(Luminance) 750 cd/m² (Typ.) |
| 对比度(Contrast Ratio) 1000:1 (Typ.) (透射) |
| 颜色(Color) 262K/16.7M (6-bit / 8-bit) |
| 色彩饱和度(Color Saturation) 262K/16.7M , 70% NTSC |
| 响应时间(Response) 10/15 (Typ.)(Tr/Td) ms |
| 可视角度(Viewing Angle) 85/85/85/85(上/下/左/右) |
| 最佳视角(The Best View) 6 o'clock |
| 白场色度(White Field Chroma) Wx:0.310; Wy:0.330 |
| 白场变动(White Field Dynamic) 1.25/1.33 (Typ./Max.)(9 points) |
| 扫描频率(Scanning Frequency) 60Hz |
| 反转扫描(Reverse Scan) 翻转 (水平/垂直) |
| 信号类型大类(The kind of Singnal) LVDS (1 ch, 6/8-bit) |
| 接口类型(Interface) LVDS (1 ch, 6/8-bit) |
| 信号接口定义(Singnal Interface Definition) LVDS (1 ch, 6/8-bit) |
| 驱屏电压(Drive-screen voltage) 3.3V (Typ.) |
| 面板输入电流(Input Current) 4/2/0.2/0.2mA (ICC/IAVDD/IGH/IGL) |
| 信号接口类型(Kind of Singnal Interface) 包含在屏信号接口中 |
| 信号接口品牌(Brand of Singnal Interface) 端子 |
| 信号接口脚距(Pitch of Singnal Interface) 0.5 mm |
| 信号接口数量(Quantity of Singnal Interface) 1 pcs |
| 信号接口脚数(Pin of Singnal Interface) 40 pins |
| DJ101IA-07A结构参数 |
| 工作温度(Operation Temperature) -30 °C ~ 85 °C |
| 存储温度(Storage Temperature) -40°C ~ 90°C |
| 表面处理(Surface Technology) 雾面 |
| 显示区域(Active Area) 226.68(H) × 128.82(V) |
| 可视区域(Display Area) 223.68(H) × 125.82(V) |
| 外形尺寸(Outline) 238.6(H) × 148(V)×9.70 mm |
| 触摸屏(Touch Panel) 无 |
| 灯管位置(Lamp Position) 侧入式光源 |
| 背光类型(Backlight) WLED |
| 灯管数量(Lamp Number) 3S9P pcs |
| 灯管形状(Lamp Shape) 阵列 |
| 背光寿命(Life Time of Lamp) 40K Hours |
| 单一灯管电压(Voltage of Lamp) 22.6/27.2V (Min./Max.) |
| 单一灯管电流(Current of Lamp) 288mA (Typ.) |
| 内置灯管驱动器(Driver of Backlight) 无 |
| 背光接口类型(Kind of Backlight Interface) 包含在屏信号接口中 |
| 背光接口品牌(Brand of Backlight Interface) Includedinsignalinterface |
| 背光接口数量(Quantity of Backlight Interface) 1 pcs |
| 背光接口脚距(Pitch of Backlight Interface) 0.5 mm mm |
| 背光接口定义(Backlight Interface Define ) |
| DJ101IA-07A包装及生产状态 |
| 每箱数量(Quantity Per Box) 26 pcs |
| 包装箱尺寸(Size of the Box) 620×345×240MM (长×宽×高) |
| 包装箱毛重(G.W. of the Box) 10.40 KG |
| 开始量产时间(Date Begin Producing) 2009/12/2 |
| 当前生产状态(Production Status) 正常量产 |
【附件下载】：规格书下载
【产品特点】：

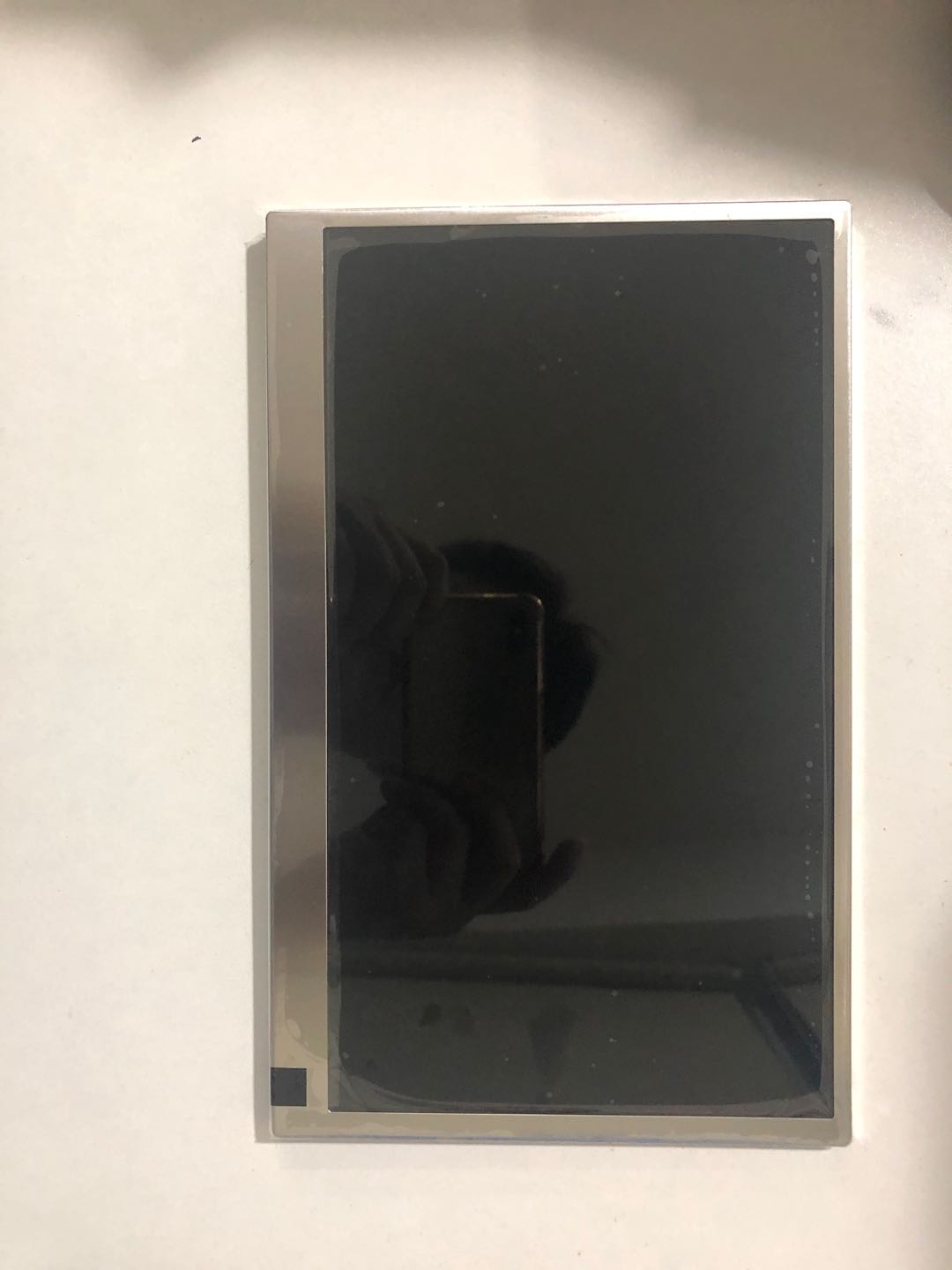

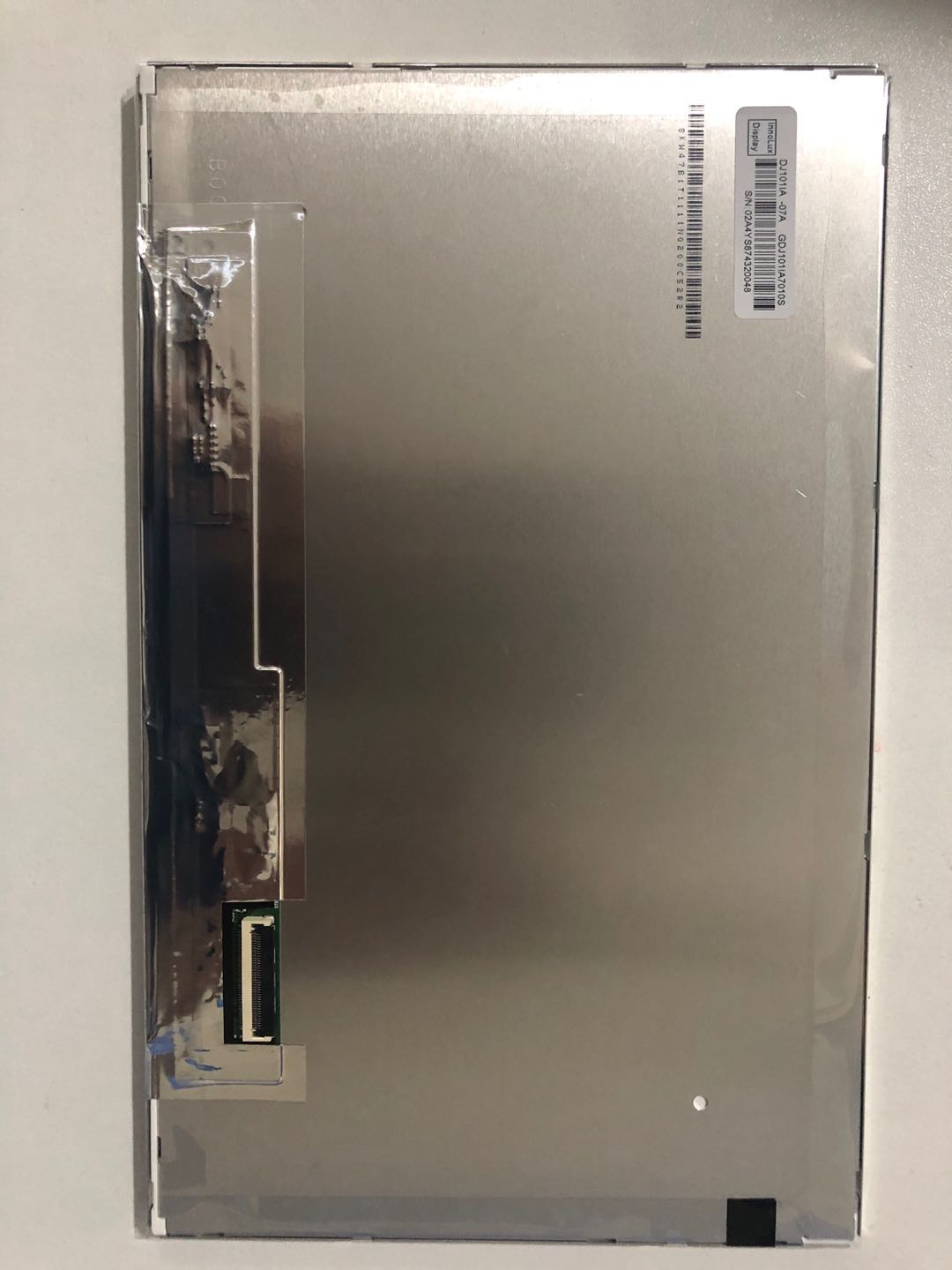

DJ101IA-07A是深圳市至远光电科技有限公司主推的一款采用a-Si TFT-LCD技术的10.1吋群创原原装液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。作为一款AAS，常黑显示，透射式液晶模组产品，DJ101IA-07A可以提供750 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为10/15 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了70% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。DJ101IA-07A采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用DJ101IA-07A液晶模组，建议您向群创 (Innolux)或其代理商了解关于DJ101IA-07A的最新的生产状态信息和技术信息。请以规格书为准！根据屏库掌握的情报此产品于2015年Q3量产，当前生产状态为量产中。属于目前屏库市场交易的主力型号产品。于2015年06月18日对此型号首次建立参数，并于2023年08月11日对参数进行了最后更新。它的工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C，耐振动性为1.5G (14.7 m/s²)。基于它宽温，高亮度，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于户外高亮，车载显示，汽车中控，军工，宽温环境等产品。
