DJ101IA-07A 详细参数

【附件下载】：规格书下载

【产品特点】：

DJ101IA-07A 基本参数

制造商(Productor)：                                                      群创/Innolux

产品型号(MODEL)：                                                      DJ101IA-07A

屏尺寸(Size)：                                                               7寸液晶屏

分辨率(Resolution)：                                                     1280(RGB)×720, WXGA, 145PPI

分辨率简称(Resolution Name)：                                    WXGA

显示比例(Display scale)：                                               16：10

像素排列(Pixel Arrangement)：                                      RGB垂直条状

点距(Pixel Pitch)：                                                         0.05825×0.17475 mm

产品组成(Panel Composition)：                                     液晶屏

面板类型(Technology)：                                                a-Si TFT-LCD

主要用途(Applications)：                                               汽车中控，车载电子，工业设备，军工，宽温环境

显著特征(Panel Features)：                                          【灰阶可选】, 【白光LED】, 【翻转显示】, 【雾面】,

DJ101IA-07A光电参数

显示模式(Display mode)：                                            AAS，常黑显示，透射式

亮度(Luminance)：                                                      750 cd/m² (Typ.)

对比度(Contrast Ratio)：                                             1000:1 (Typ.) (透射)

颜色(Color)：                                                              262K/16.7M (6-bit / 8-bit)

色彩饱和度(Color Saturation)：                                   262K/16.7M , 70% NTSC

响应时间(Response)：                                                 10/15 (Typ.)(Tr/Td) ms

可视角度(Viewing Angle)：                                          85/85/85/85(上/下/左/右)

最佳视角(The Best View)：                                          6 o'clock

白场色度(White Field Chroma)：                                 Wx:0.310; Wy:0.330

白场变动(White Field Dynamic)：                                1.25/1.33 (Typ./Max.)(9 points)

扫描频率(Scanning Frequency)：                                 60Hz

反转扫描(Reverse Scan)：                                            翻转 (水平/垂直)

信号类型大类(The kind of Singnal)：                             LVDS (1 ch, 6/8-bit)

接口类型(Interface)：                                                   LVDS (1 ch, 6/8-bit)

信号接口定义(Singnal Interface Definition)：                LVDS (1 ch, 6/8-bit)

驱屏电压(Drive-screen voltage)：                                 3.3V (Typ.)

面板输入电流(Input Current)：                                     4/2/0.2/0.2mA (ICC/IAVDD/IGH/IGL)

信号接口类型(Kind of Singnal Interface)：                    包含在屏信号接口中

信号接口品牌(Brand of Singnal Interface)：                  端子

信号接口脚距(Pitch of Singnal Interface)：                   0.5 mm

信号接口数量(Quantity of Singnal Interface)：             1 pcs

信号接口脚数(Pin of Singnal Interface)：                      40 pins

DJ101IA-07A结构参数

工作温度(Operation Temperature)：                           -30 °C ~ 85 °C

存储温度(Storage Temperature)：                               -40°C ~ 90°C

表面处理(Surface Technology)：                                  雾面

显示区域(Active Area)：                                              226.68(H) × 128.82(V)

可视区域(Display Area)：                                            223.68(H) × 125.82(V)

外形尺寸(Outline)：                                                   238.6(H) × 148(V)×9.70 mm

触摸屏(Touch Panel)：                                                无

灯管位置(Lamp Position)：                                          侧入式光源

背光类型(Backlight)：                                                  WLED

灯管数量(Lamp Number)：                                          3S9P pcs

灯管形状(Lamp Shape)：                                             阵列

背光寿命(Life Time of Lamp)：                                    40K Hours

单一灯管电压(Voltage of Lamp)：                                22.6/27.2V (Min./Max.)

单一灯管电流(Current of Lamp)：                                288mA (Typ.)

内置灯管驱动器(Driver of Backlight)：                          无

背光接口类型(Kind of Backlight Interface)：                 包含在屏信号接口中

背光接口品牌(Brand of Backlight Interface)：               Includedinsignalinterface

背光接口数量(Quantity of Backlight Interface)：          1 pcs

背光接口脚距(Pitch of Backlight Interface)：                0.5 mm mm

背光接口定义(Backlight Interface Define )

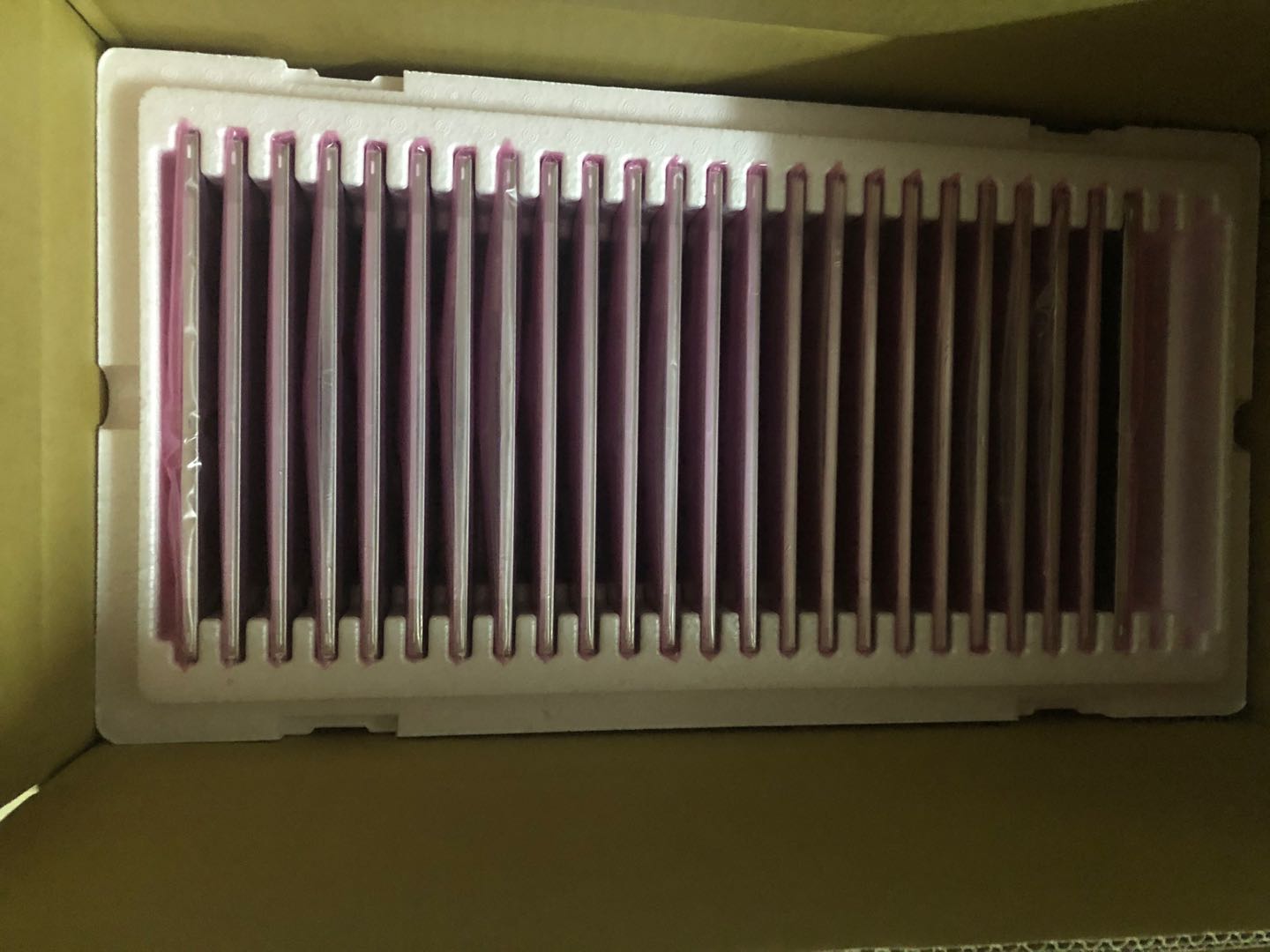

DJ101IA-07A包装及生产状态

每箱数量(Quantity Per Box)：                                     26 pcs

包装箱尺寸(Size of the Box)：                                     620×345×240MM (长×宽×高)

包装箱毛重(G.W. of the Box)：                                    10.40 KG

开始量产时间(Date Begin Producing)：                       2009/12/2

当前生产状态(Production Status)：                            正常量产

DJ101IA-07A是群创代理商深圳市至远光电科技有限公司主推的一款采用a-Si TFT-LCD技术的10.1吋液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。作为一款AAS，常黑显示，透射式液晶模组产品，DJ101IA-07A可以提供750 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为10/15 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了70% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。DJ101IA-07A采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用DJ101IA-07A液晶模组，建议您向群创 (Innolux)或其代理商了解关于DJ101IA-07A的最新的生产状态信息和技术信息。请以规格书为准！根据屏库掌握的情报此产品于2015年Q3量产，当前生产状态为量产中。属于目前屏库市场交易的主力型号产品。于2015年06月18日对此型号首次建立参数，并于2023年08月11日对参数进行了最后更新。它的工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C，耐振动性为1.5G (14.7 m/s²)。基于它宽温，高亮度，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于户外高亮，车载显示，汽车中控，军工，宽温环境等产品。
